5 minutes pour comprendre les condenseurs R717
Sommaire :
Introduction
Le condenseur joue un rôle essentiel dans tout système de réfrigération à l’ammoniac :
c’est ici que le gaz comprimé cède sa chaleur et redevient liquide (ou partiellement), prêt à recommencer le cycle.
Selon la conception du système, cette chaleur peut être rejetée à l’air, à l’eau ou à travers une combinaison des deux.
Le choix du condenseur influence directement le rendement énergétique, la consommation d’eau et la maintenance globale de l’installation.
1) Les différents types de condenseurs
Le condenseur transforme le gaz ammoniac chaud et sous pression en liquide, en évacuant la chaleur vers l’air, l’eau ou un autre fluide.
Selon le type d’installation, on distingue quatre grandes familles :
Condenseur à air
Refroidi par un flux d’air forcé.
→ Simple, sans eau, mais sensible à la température extérieure.
Condenseur à eau
Échange thermique avec de l’eau circulante.
→ Très bon rendement, nécessite un traitement d’eau.
Condenseur évaporatif
Combine air + eau, avec évaporation partielle de l’eau.
→ Excellent rendement, entretien rigoureux obligatoire.
Condenseur intermédiaire (exp : cascade NH₃/CO₂ ou NH₃/eau glycolée)
Permet le transfert de chaleur entre deux circuits frigorifiques.
→ Généralement à plaques ou à tubes, selon la puissance.

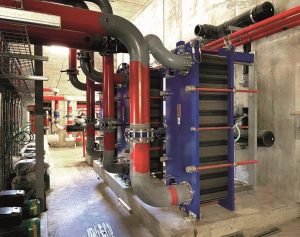

Figure n°1 : Echangeur à plaques

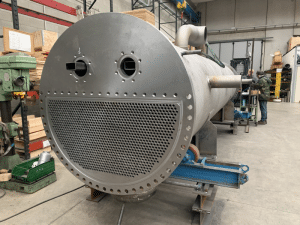

Figure n°2 : Echangeur à tubes

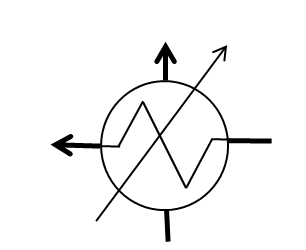

Figure n°3 : Icone P&ID de l’échangeur thermique
2) Les parties du groupe condenseur
Un “groupe condenseur” comprend plusieurs éléments interconnectés :
Les éléments principaux :
- Condenseur principal : échangeur où le gaz NH₃ haute pression se liquéfie.
- Ventilateurs ou pompes : assurent la circulation de l’air ou de l’eau.
- Bassin d’eau / bac de rétention (pour condenseurs évaporatifs).
- Purge automatique : évacuation des gaz non condensables.
- Commandes et sondes : température, pression, débit, conductivité de l’eau.

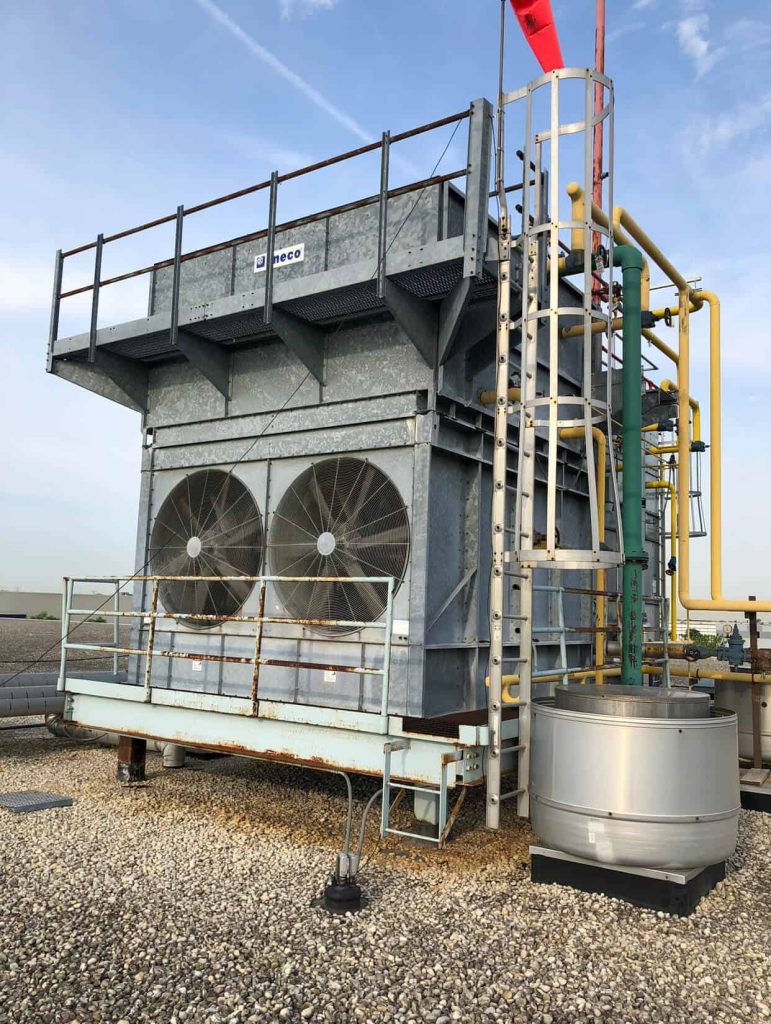

Figure n°4 : Tour de refroidissement sur toit
3) Fonctionnement du groupe condenseur
Exemple : tour de refroidissement air + eau
[1] – Arrivée du gaz chaud depuis le compresseur.
[2] – Le gaz passe dans les tubes du condenseur, refroidis par un film d’eau et un flux d’air.
[3] – En cédant sa chaleur, l’ammoniac se liquéfie progressivement.
[4] – L’eau de refroidissement se réchauffe légèrement et retourne vers le bac.
[5] – Une partie de cette eau s’évapore, évacuant la chaleur du système.
[6] – Le liquide NH₃ quitte ensuite le condenseur pour rejoindre le réservoir haute pression (HPR).

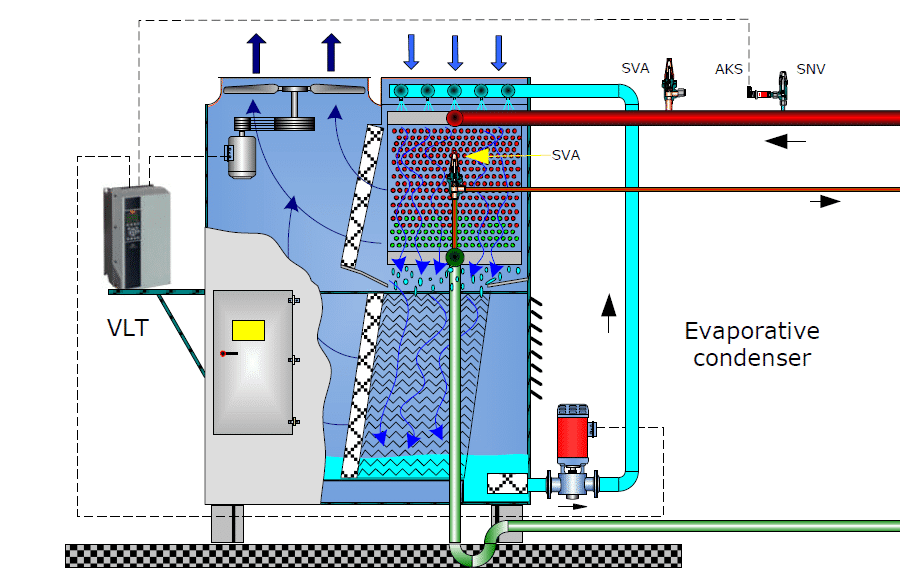

Figure n°5 : Schéma explicatif d’un condenseur par Danfoss
Un système de purge automatique élimine les gaz incondensables (air, azote) qui réduisent l’efficacité thermique.
4) Entretien et bonnes pratiques
Un condenseur mal entretenu entraîne rapidement une surconsommation d’énergie et une perte de rendement.
Bonnes pratiques :
- Nettoyer régulièrement les surfaces d’échange (serpentins, ailettes, gaines).
- Vérifier le niveau et la qualité de l’eau du bac (pH, conductivité, présence d’algues).
- Surveiller les ventilateurs et les pompes (vibrations, intensité électrique).
- Purger les gaz incondensables au moins une fois par semaine.
- Contrôler le bon fonctionnement des sondes et pressostats.
Un écart de seulement 2°C sur la température de condensation peut réduire le rendement de 5 à 10 %.
FAQ – Condenseurs NH₃
1) Quelle température atteint le gaz ammoniac à l’entrée du condenseur ?
Environ 80 à 120 °C selon la pression et la charge du compresseur.
2) Que se passe-t-il si les gaz non condensables ne sont pas purgés ?
Ils créent une surpression et diminuent l’échange thermique, augmentant la consommation énergétique.
3) Comment prévenir la prolifération de légionelles ?
La prévention du risque légionelles passe par un suivi rigoureux de la qualité de l’eau : maintien de la température adéquate, nettoyage régulier du bac de rétention, élimination des dépôts, contrôle de la conductivité, et application d’un plan de traitement préventif (chloration, biocides, purges).
Expert Ammoniac propose également des formations dédiées à la prévention du risque légionelles et à la gestion sécurisée des tours de refroidissement.
4) Quelle est la différence entre condenseur à eau et évaporatif ?
Le condenseur à eau fonctionne en circuit fermé ; l’évaporatif utilise l’évaporation partielle de l’eau pour améliorer le rendement.
