Réservoir haute pression (HPR) – Fonctionnement et bonnes pratiques

Introduction

Dans un système frigorifique à l’ammoniac, le réservoir haute pression (HPR – High Pressure Receiver) joue un rôle clé dans la stabilité et la sécurité du circuit.
Situé entre le condenseur et le détendeur, il sert à stocker temporairement le NH₃ liquide sous pression avant qu’il ne soit distribué vers les évaporateurs.

En plus d’assurer une régulation fluide du débit, le HPR permet d’absorber les variations de charge liées aux fluctuations de température ou de fonctionnement du compresseur.
Son bon dimensionnement et son entretien sont essentiels pour garantir la sécurité, la performance énergétique et la longévité de l’installation.

1) Les différents types de HPR

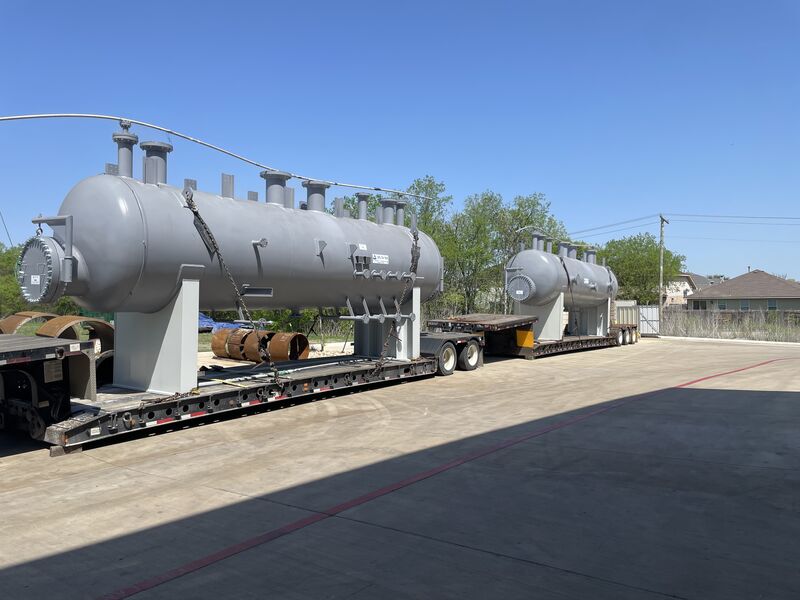

Le réservoir haute pression (HPR) stocke l’ammoniac liquide après condensation.
Sa conception varie selon la taille et la configuration de l’installation :

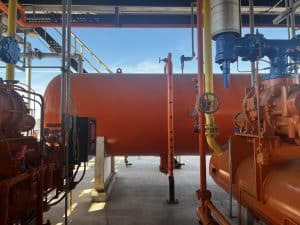

• Horizontal : le plus courant, grande capacité, contrôle visuel facile.

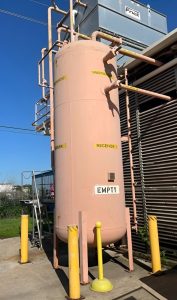

• Vertical : gain de place, séparation naturelle du gaz et du liquide.
• Combiné : intègre une zone de séparation des gaz incondensables, utile sur les systèmes à purge automatique.
• Compact / skid : petit volume intégré sur des groupes frigorifiques standards.

-> Le choix dépend de la puissance, de la pression de service et de l’espace disponible.

L’icône P&ID pour les réservoirs varie souvent, mais ils sont souvent des cylindres dessinés.

2) Les composants principaux du HPR

Un HPR comprend plusieurs organes essentiels assurant la sécurité, la régulation et le suivi de l’installation.

• Entrée gaz NH₃ : arrivée du fluide chaud en sortie de condenseur, fin de condensation dans le réservoir.
• Sortie liquide : envoie le NH₃ vers le détendeur ou le LPR avec un niveau stable.
• Soupapes de sécurité : protègent contre la surpression (à tester périodiquement).
• Indicateur de niveau : contrôle visuel ou électronique du volume de liquide.
• Vannes de purge et de vidange : évacuation de l’huile et des gaz incondensables.
• Capteurs (pression, température) : surveillance en temps réel pour la régulation automatique.

-> Ces équipements garantissent le bon fonctionnement et la sécurité du circuit haute pression.

3) Fonctionnement du HPR

Le HPR reçoit le gaz chaud haute pression en sortie de condenseur.
Ce gaz se liquéfie partiellement à l’intérieur du réservoir avant d’être stocké sous forme liquide.

Le liquide ammoniac est ensuite envoyé vers le détendeur ou le réservoir basse pression (LPR) pour poursuivre le cycle frigorifique.
Les gaz incondensables (air, azote) s’accumulent dans la partie haute et sont régulièrement purgés pour maintenir le rendement.

-> Le HPR agit comme un poumon du système : il stabilise la pression et garantit un débit liquide constant vers les évaporateurs.

4) Entretien et bonnes pratiques

n HPR bien entretenu assure la sécurité, la fiabilité et le rendement énergétique de l’installation.

• Contrôle visuel régulier : vérifier niveaux, pressions et température.
• Purge des incondensables : évacuer l’air et les gaz résiduels pour maintenir la performance.
• Test des soupapes de sécurité : au moins une fois par an, selon la réglementation.
• Vidange des huiles : retirer les accumulations d’huile au fond du réservoir.
• Inspection annuelle : vérifier corrosion, étanchéité et fixations mécaniques.

-> Un HPR encrassé ou mal purgé entraîne une surpression et une hausse de la consommation électrique.

FAQ – HPR NH₃

1) Quelle est la pression moyenne dans un HPR à ammoniac ?

En général entre 10 et 16 bar, selon la température de condensation (25–40 °C).

2) Quelle quantité d’ammoniac contient un HPR ?

Cela dépend du dimensionnement et de la puissance frigorifique.
En moyenne, un HPR représente 15 à 25 % de la charge totale d’ammoniac de l’installation.

3) À quelle fréquence faut-il purger un HPR ?

Sur les grandes installations : quotidiennement ou hebdomadairement selon la stabilité du système.
Une purge automatisée est recommandée pour maintenir les performances et éviter la surpression.

4) Peut-on relier un HPR à une bâche glycolée ?

Non directement : le NH₃ et le glycol sont séparés par un échangeur thermique (plaques ou tubes).
La bâche glycolée stocke le fluide secondaire, tandis que le HPR gère le fluide frigorigène.
-> Un article dédié sur les bâches glycolées arrive bientôt sur Expert Ammoniac.
