5 minutes pour comprendre les Low Pressure Receivers (R717)
Sommaire
Introduction
Dans une installation frigorifique à l’ammoniac, le LPR (Low Pressure Receiver) est le réservoir basse pression chargé d’alimenter les évaporateurs en NH₃ liquide.
Il fonctionne à une pression beaucoup plus basse que le HPR, généralement proche de la pression d’évaporation (0,5 à 3 bar absolu selon la température).
1) Rôle du LPR
Le LPR a trois fonctions principales :
1. Stocker le NH₃ liquide basse pression
Il sert de “tampon” pour garantir un niveau stable et alimenter les évaporateurs de manière continue.
2. Séparer liquide et vapeur
La vapeur revient des évaporateurs et se sépare naturellement
dans la partie haute du LPR.
Le liquide reste au fond → prêt à être pompé vers les évaporateurs.
3. Alimenter les évaporateurs via les pompes NH₃
Le LPR permet une alimentation surchargée en liquide, indispensable pour les puissances élevées.

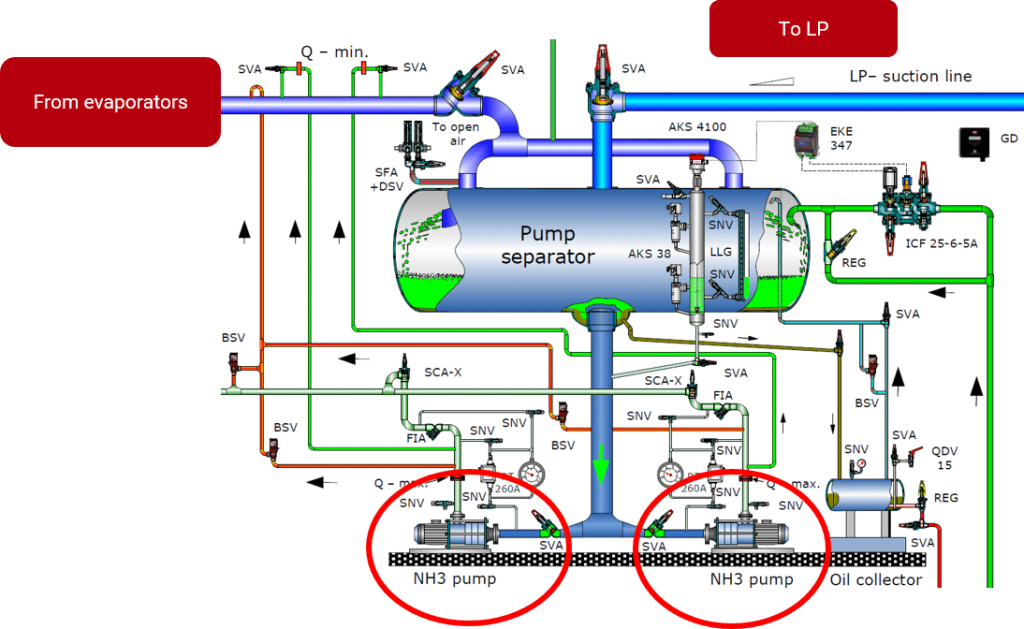

Figure n°1 : Schéma fonctionnement du réservoir basse pression par Danfoss
2) Types de LPR
A. LPR horizontal (le plus courant)
Grand volume, séparation efficace vapeur/liquide.
Parfait pour les entrepôts, abattoirs, laiteries, surgélation…
B. LPR vertical
Utilisé quand on manque d’espace au sol ou pour préserver
une séparation plus nette.
C. Séparateur/LPR combiné
Réunit la fonction de séparateur d’aspiration et de LPR dans un seul équipement.
Réduction des pertes de charge et système plus compact.
L’icône P&ID pour les réservoirs varie souvent, mais ils sont souvent des cylindres dessinés.
3) Les composants principaux
- Entrée vapeur retour (depuis les évaporateurs)
- Sortie liquide vers les pompes NH₃
- Indicateur de niveau (tube ou sonde électronique)
- Soupape(s) de sécurité
- Purge huile au fond
- Purge gaz incondensables (haut)
- Vannes d’isolement
–> Le LPR est souvent équipé d’une ligne de recirculation pour stabiliser le niveau.
4) Entretien et bonnes pratiques
- Contrôler le niveau régulièrement (éviter niveau trop bas = cavitation pompe).
- Purger l’huile pour éviter la perte de rendement.
- Purger les incondensables si nécessaire.
- Vérifier l’état des soupapes de sécurité.
- Surveiller vibrations + bruit des pompes (symptôme de niveau incorrect).
- Inspecter corrosion & isolation une fois par an.
–> Mauvais niveau = mauvaises performances + risques sur les pompes.
FAQ – LPR NH₃
1) Quelle pression y a-t-il dans un LPR ?
Souvent entre 0,5 et 3 bar abs., selon la température d’évaporation.
2) Quelle est la différence HPR / LPR ?
HPR → haute pression, stockage liquide après condensation.
LPR → basse pression, alimentation des évaporateurs.
3) Pourquoi le LPR contient-il de l’huile ?
L’huile revient naturellement avec le gaz des évaporateurs et s’accumule au fond → purge régulière obligatoire.
4) Un LPR peut-il geler ?
Oui si isolation dégradée ou si mauvaise gestion du niveau → risque de fissure.
