5 minutes pour comprendre les vannes de détente (R717)
Sommaire
Introduction
La vanne de détente (souvent appelée vanne royale dans le jargon frigorifique) est un élément indispensable du cycle à l’ammoniac.
Située entre le HPR et l’évaporateur (ou le LPR), elle permet de faire chuter brutalement la pression du liquide NH₃.
Cette détente provoque un refroidissement immédiat du fluide, condition essentielle pour produire du froid dans l’évaporateur.
Même si la vanne de détente paraît simple, son réglage et son dimensionnement influencent directement :
- la stabilité du système,
- la puissance frigorifique disponible,
- et la sécurité globale de l’installation.
1) Le rôle de la vanne de détente
La vanne de détente a trois fonctions essentielles :
1. Abaisser la pression du fluide
Elle crée une chute de pression entre le HPR (haute pression)
et l’évaporateur (basse pression).
C’est ce delta de pression qui permet au NH₃ liquide de se détendre et de se refroidir.
2. Réguler le débit d’ammoniac
La vanne contrôle la quantité de liquide envoyée vers l’évaporateur.
Un débit trop élevé = risque de retour de liquide.
Un débit trop faible = perte de puissance frigorifique.
3. Protéger l’installation
Une vanne mal réglée peut provoquer :
– du liquid slugging dans le compresseur,
– une surchauffe insuffisante,
– un givre excessif,
– une instabilité de pression.
En clair : la vanne royale est le “garde-fou” entre la haute pression et le froid utile.
2) Les principaux types de vannes de détente
Il existe plusieurs vannes pour assurer la détente du NH₃, mais seules deux sont vraiment utilisées en industriel :
Vanne royale (vanne manuelle)
La référence en ammoniac.
- Orifice réglable manuellement
- Très robuste
- Idéale pour la détente directe et les puissances industrielles
C’est la vanne la plus utilisée sur les installations NH₃.
Vanne flottante (float valve)
Utilisée dans les systèmes pompés ou à niveau constant.
- Régulation automatique du niveau
- Très fiable, mécanique
- Parfaite pour alimenter un LPR ou un séparateur
Les autres types – thermostatiques, électroniques, injecteurs – existent mais sont très peu utilisés en ammoniac, donc non prioritaires ici.

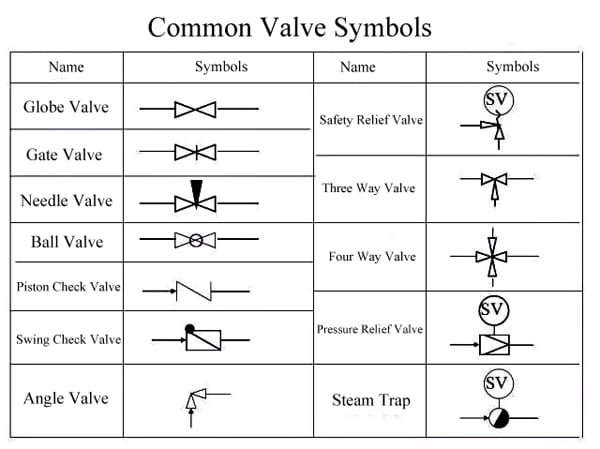

Figure n°1 : Exemple d’icones P&ID pour les vannes (plus souvent la première en haut à gauche)
3) Fonctionnement de la vanne de détente
La vanne de détente reçoit le NH₃ liquide en provenance du HPR, sous haute pression.
Son rôle est simple : faire chuter la pression du fluide.
Voici le fonctionnement résumé :
1. Arrivée du liquide du HPR
Le NH₃ liquide arrive sous 10–16 bar (selon la condensation).
La vanne dose le débit grâce à un petit orifice réglable.
2. Détente instantanée
En traversant cet orifice, la pression chute brutalement.
Une partie du liquide s’évapore immédiatement (flash gas) et le fluide se refroidit fortement.
3. Envoi vers l’évaporateur
Le mélange froid (liquide + gaz) est envoyé vers l’évaporateur ou un LPR (Low Pressure Receiver).

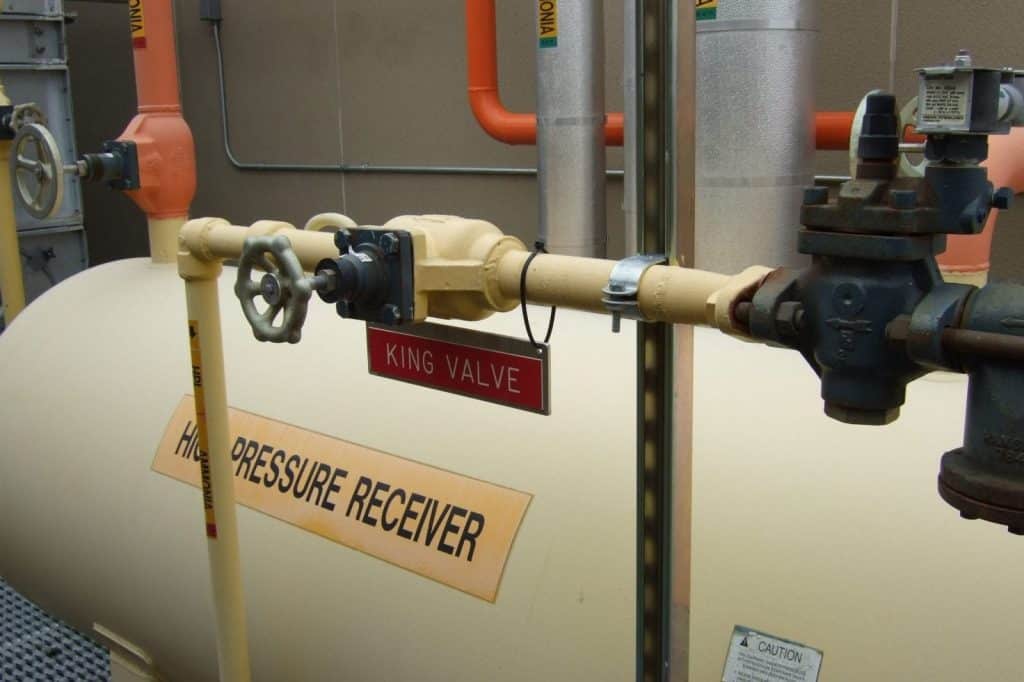

Figure n°2 : Photo d’une vanne de détente près de son HPR.
4) Entretien et bonnes pratiques
Une vanne de détente est simple, mais elle doit rester propre, réglée et surveillée pour éviter les instabilités du système.
1. Vérifier régulièrement le réglage
Une ouverture incorrecte entraîne :
- trop ouverte → risque de retour liquide, danger pour le compresseur
- trop fermée → perte de puissance frigorifique
2. Nettoyer l’orifice si nécessaire
Des impuretés (huile, particules, glace) peuvent réduire le passage.
Un orifice partiellement bouché = mauvaise détente = mauvaises performances.
3. Surveiller la surchauffe à l’évaporateur
C’est le meilleur indicateur du fonctionnement de la vanne.
Si la surchauffe dérive, on vérifie la vanne en premier.
4. Vérifier les vannes amont/aval
Une vanne d’isolement mal ouverte/mal étanche crée des comportements erratiques.
Toujours vérifier la position réelle lors d’un diagnostic terrain.
–> Une vanne de détente mal entretenue dégrade le rendement global et augmente la consommation électrique.
FAQ – Vanne de détente / Vanne royale
1. Comment savoir si ma vanne de détente est mal réglée ?
Plusieurs signes : surchauffe instable, évaporateur qui givre anormalement, variations rapides de pression, ou perte de puissance frigorifique.
– Le retour de liquide vers le compresseur est le signe le plus critique.
2. Une vanne royale peut-elle se bloquer ?
Oui. L’encrassement de l’orifice (huile, glace, particules) est la cause la plus fréquente.
Un nettoyage ou un remplacement de l’orifice suffit dans la plupart des cas.
3. La vanne de détente influence-t-elle la consommation électrique ?
Oui.
Une vanne mal réglée provoque une mauvaise évaporation → surcharge du compresseur → hausse de la consommation électrique.
4. Peut-on remplacer une vanne royale par une vanne électronique ?
Techniquement oui, mais en ammoniac c’est rare.
Les détendeurs électroniques sont surtout utilisés en CO₂ ou en HFC.
En NH₃, la vanne royale reste la solution la plus robuste et la plus stable.
5. Faut-il changer l’orifice de détente ?
Uniquement si :
- l’orifice est endommagé,
- trop petit (sous-alimentation),
- trop gros (risque de retour de liquide).
Le choix de l’orifice dépend de la puissance et du type d’évaporateur.
