Simple étage ? Double ? En cascade ?
Nous vous expliquons.

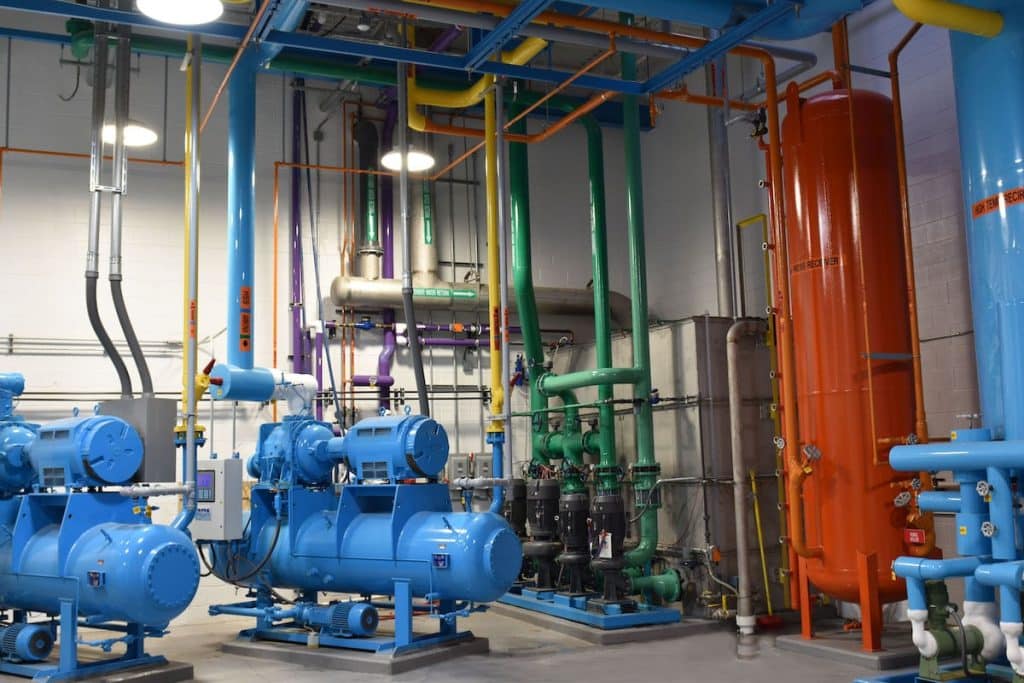

Après avoir présenté les principaux éléments d’une installation frigorifique à l’ammoniac (compresseurs, condenseurs, détendeurs, réservoirs, évaporateurs…), cet article propose une lecture d’ensemble des architectures les plus courantes.
Sommaire
1) De quoi dépend l’architecture d’un système de réfrigération à l’ammoniac ?
Il résulte d’un équilibre entre plusieurs critères techniques, opérationnels et réglementaires.
Les principaux paramètres à prendre en compte sont :
- La température de fonctionnement recherchée
(froid positif, négatif, très basse température). - La puissance frigorifique nécessaire
(taille de l’installation, nombre d’utilisateurs, continuité de service). - Les contraintes d’exploitation
(fonctionnement en continu, maintenance, disponibilité des compétences sur site). - La sécurité et la présence humaine
(quantité d’ammoniac, zones occupées, choix d’un fluide secondaire). - Les coûts globaux
(investissement initial, consommation énergétique, coûts de maintenance).
2) Système de réfrigération à ammoniac simple étage
Le système simple étage est l’architecture la plus couramment utilisée en réfrigération industrielle à l’ammoniac (R717).
Il repose sur un cycle frigorifique unique, fonctionnant à un seul niveau de compression.
Dans cette configuration, l’ammoniac circule successivement :
- du compresseur, où il est comprimé,
- vers le condenseur, où il se liquéfie,
- puis à travers un organe de détente,
- avant d’atteindre l’évaporateur, où le froid est produit.
L’ensemble du cycle fonctionne sans étage intermédiaire de pression.
Le GIF associé illustre ce fonctionnement continu et linéaire, caractéristique des systèmes simple étage.

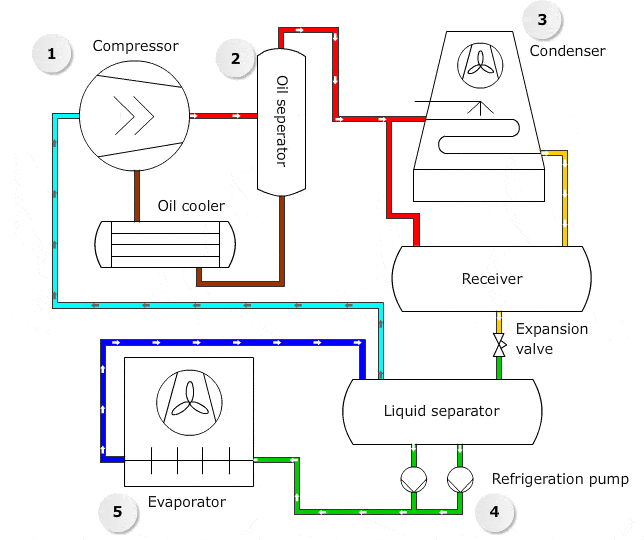

Figure 1 : Fonctionnement système R717 – Simple Etage
NB : Cette architecture constitue la base de référence sur laquelle reposent les systèmes plus complexes.
3) Système de réfrigération à ammoniac double étage
Le système double étage est une évolution du simple étage, utilisée lorsque les conditions de fonctionnement deviennent plus exigeantes, notamment pour les basses et très basses températures.
Dans cette architecture, la compression de l’ammoniac est réalisée en deux étapes distinctes :
- un premier étage basse pression,
- puis un second étage haute pression,
séparés par un niveau intermédiaire.
Ce principe permet de répartir l’effort de compression et de limiter les températures de refoulement, tout en améliorant la stabilité du fonctionnement.

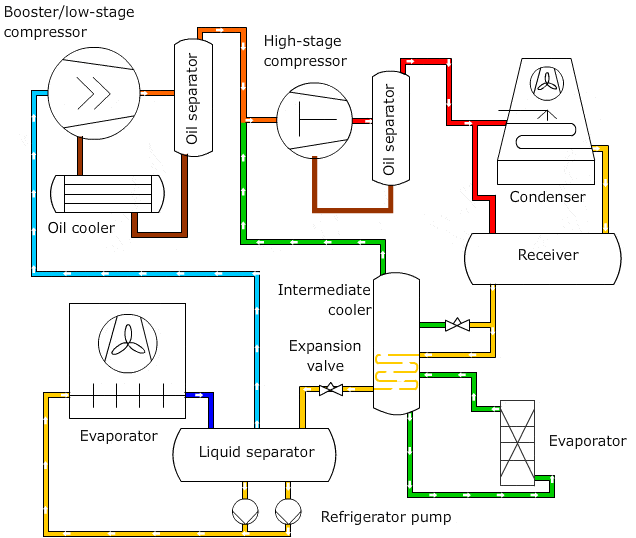

Figure 2 : Fonctionnement système R717 – Double Etage
NB : Le double étage est principalement mis en œuvre lorsque le simple étage atteint ses limites thermodynamiques.
4) Systèmes de réfrigération en cascade
Les systèmes en cascade associent l’ammoniac à un autre fluide afin de répondre à des contraintes spécifiques de sécurité, de température ou de distribution du froid.
Dans cette configuration, l’ammoniac n’est plus utilisé directement jusqu’aux évaporateurs finaux.
Le principe repose sur un échange thermique entre deux circuits distincts, via un échangeur intermédiaire appelé échangeur de cascade.
L’ammoniac fonctionne alors sur la partie dite « haute température », tandis qu’un second fluide assure la production de froid côté utilisateurs.

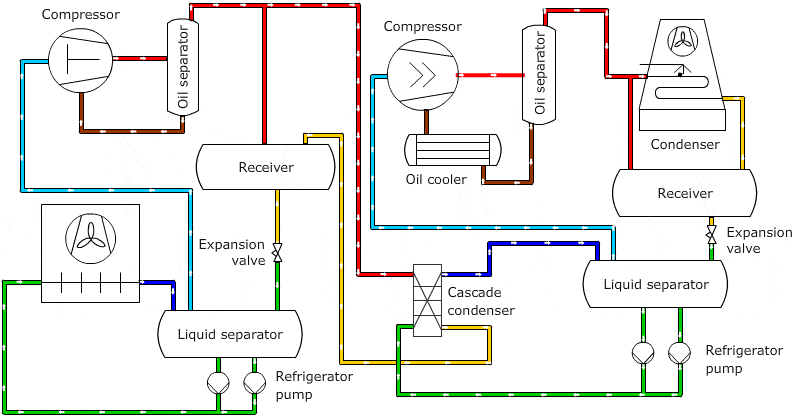

Figure 3 : Fonctionnement système R717 – Cascade
(à droite R717 et à gauche R744 ou eau glycolée)
5) Comparaison des architectures de réfrigération à l’ammoniac
| Architecture | Applications typiques | Points forts | Points de vigilance |
|---|---|---|---|
| Simple étage | Chambres froides, entrepôts frigorifiques, agroalimentaire classique | Architecture simple, robuste, coûts maîtrisés, maintenance accessible | Moins adapté aux très basses températures, contraintes accrues sur le compresseur |
| Double étage | Surgélation, tunnels de congélation, process à très basse température | Meilleur rendement à basse température, limitation des températures de refoulement | Système plus complexe, investissement et exploitation plus techniques |
| Cascade NH₃ / CO₂ | Surgélation moderne, applications très basse température | Excellentes performances, réduction de la charge ammoniac dans certaines zones | Pressions élevées côté CO₂, conception et exploitation exigeantes |
| Cascade NH₃ / eau glycolée | Locaux occupés, distribution de froid étendue, contraintes de sécurité élevées | Absence d’ammoniac dans les zones à refroidir, grande flexibilité | Rendement global plus faible, consommation énergétique plus élevée |
Ce tableau met en évidence qu’aucune architecture n’est universelle : le choix dépend toujours des objectifs techniques, des contraintes d’exploitation et du contexte réglementaire du site.
FAQ
1) Existe-t-il des limites réglementaires liées à l’architecture du système ?
Non. Les contraintes réglementaires portent principalement sur la quantité d’ammoniac, les zones d’implantation et les mesures de sécurité, ce qui peut toutefois influencer le choix vers une cascade ou un fluide secondaire.
2) Les systèmes en cascade sont-ils plus simples à assurer et à exploiter ?
Ils peuvent l’être dans certains contextes, notamment lorsque la charge ammoniac est réduite dans les zones occupées.
En revanche, ils nécessitent souvent des compétences spécifiques pour l’exploitation et la maintenance.
3) Une architecture plus complexe est-elle toujours plus performante ?
Pas nécessairement.
Une architecture mal adaptée peut entraîner une surconsommation énergétique ou des difficultés d’exploitation, même si elle est techniquement plus sophistiquée.
